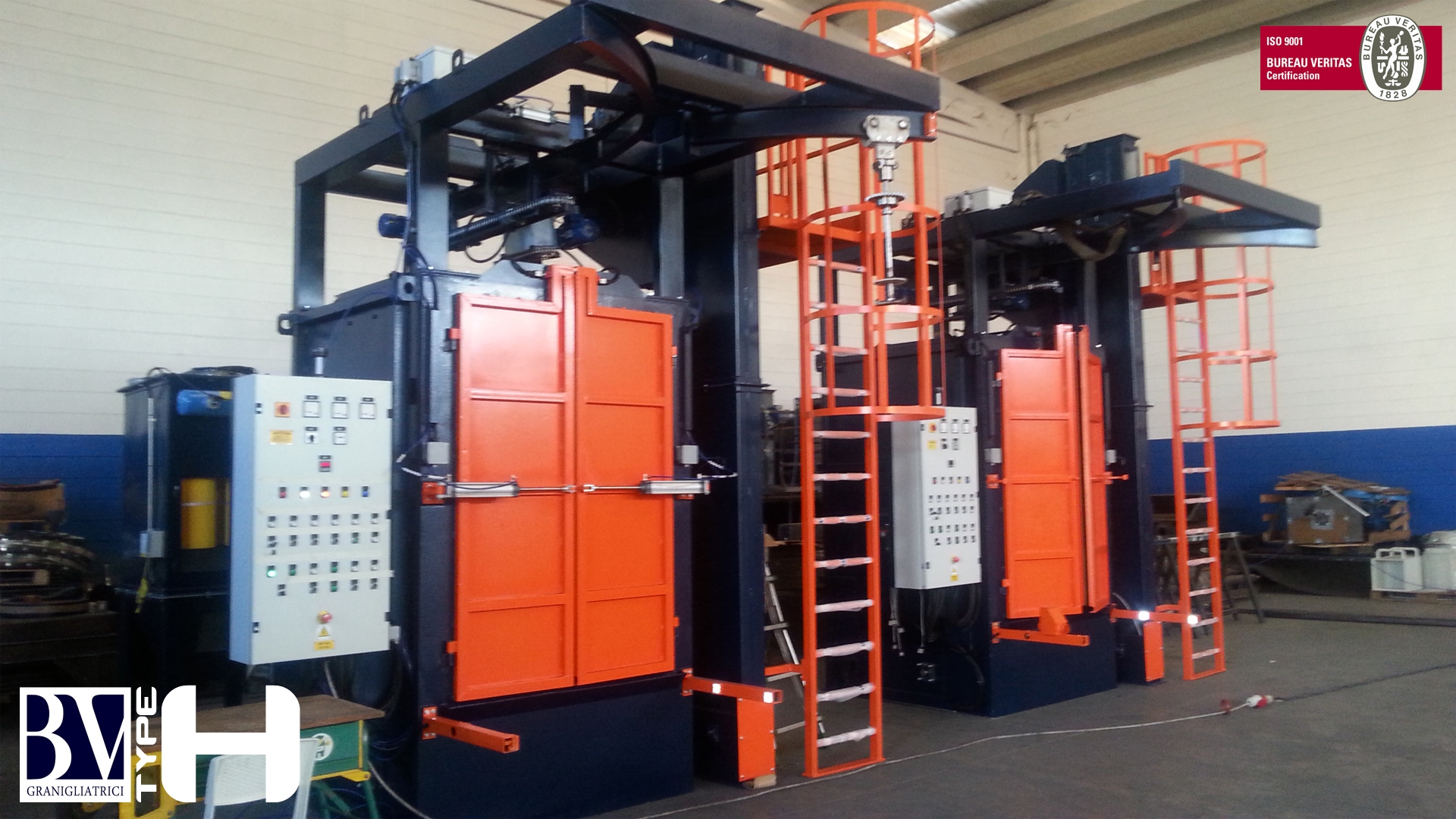

Série H s otočnými háky jsou zkonstruována v několika modelech. Díky široké modelové řadě, jsou vhodná a využitelná pro tryskání všech dílů jednoduchých i složitých tvarů. Díly určené k tryskání se zavěšují jednotlivě na rotační hák, který se během cyklu otáčí a současně vodorovně pohybuje před metacími koly. Tyto pohyby současně s vrhaným abrazivem z vestavěných turbín zajišťují rovnoměrné otryskání všech dílů. Zařízení je vybaveno rekuperačním systémem.
Zařízení mohou být vybavena motorizovanými pojezdovými jeřábky, magnetickým separátorem...
Model |
Rozměr (mm) |
Nosnost |
Počet TR |
Filtr |
H 5x11 |
Ø 500 x 1100(v) |
100 kg |
2TR á 5,5kW |
SF 02 |
H 8x11 |
Ø 800 x 1100(v) |
250 kg |
2TR á 7,5kW |
SF 04 |
H 10x15 |
Ø 1000 x 1500(v) |
500 kg |
2TR á 7,5kW |
SF 06 |
H 13x20 |
Ø 1300 x 2000(v) |
1000 kg |
3TR á 7,5kW |
SF 08 |
H 20x20 |
Ø 2000 x 2000(v) |
2000 kg |
3TR á 11kW |
SF 10 |
H 20x25 |
Ø 2000 x 2500(v) |
2500 kg |
4TR á 11kW |
SF 10 |
H 25x30 |
Ø 2500 x 3000(v) |
2500 kg |
4TR á 11kW |
SF 12 |

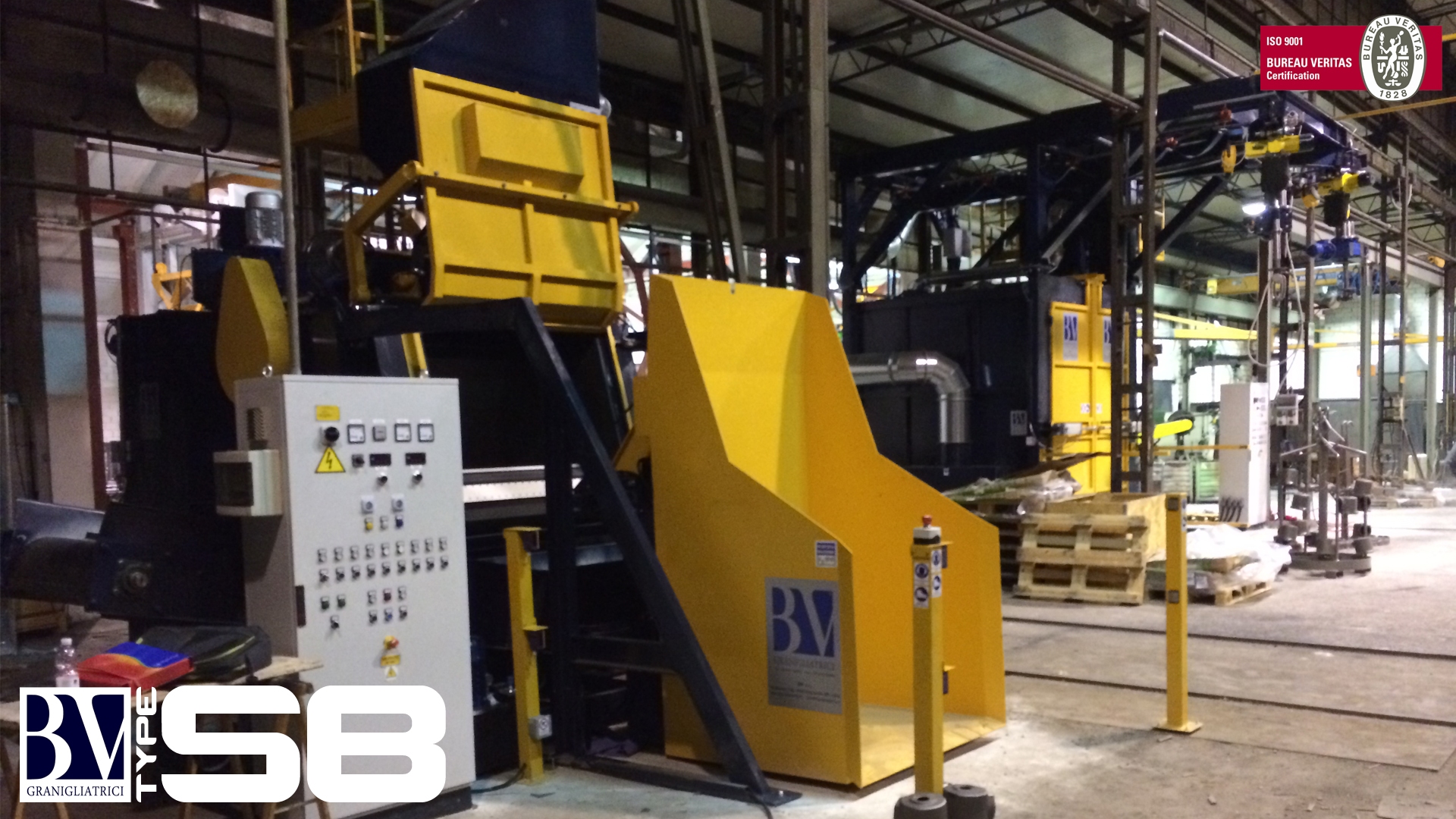

Série SB e GB jsou vybaveny buď odolným ocelovým pásem vhodným k otryskávání těžších dílců jako odlitky slitin nebo gumovým pásem vhodným pro tryskání malých a středních dílců.
Díky flexibilitě použití jsou vhodná i pro kombinaci s automatickou nakládkou a vykládkou.
Model |
Rozměr (mm) |
Nosn./Objem |
Počet TR |
Filtr |
Série SB Ocelový pás |
||||
SB 109 |
Ø900 x 1000(v) |
1000 kg /300 l |
1TR á 11kW |
SF 06 |
SB1411 |
Ø1100 x 1400(v) |
1600 kg /600 l |
2TR á 11kW |
SF 08 |
SB1711 |
Ø1100 x 1700(v) |
2500 kg /800 l |
2TR á 15kW |
SF 10 |
Série SG Gumový pás |
||||
GB 55 |
Ø 500 x 500(v) |
50 kg /50 l |
1TR á 5,5kW |
SF 01 |
GB 109 |
Ø 900 x 1000(v) |
600 kg /300 l |
1TR á 7,5kW |
SF 04 |
GB1413 |
Ø1300 x 1400(v) |
1200 kg /720 l |
2TR á 11kW |
SF 06 |

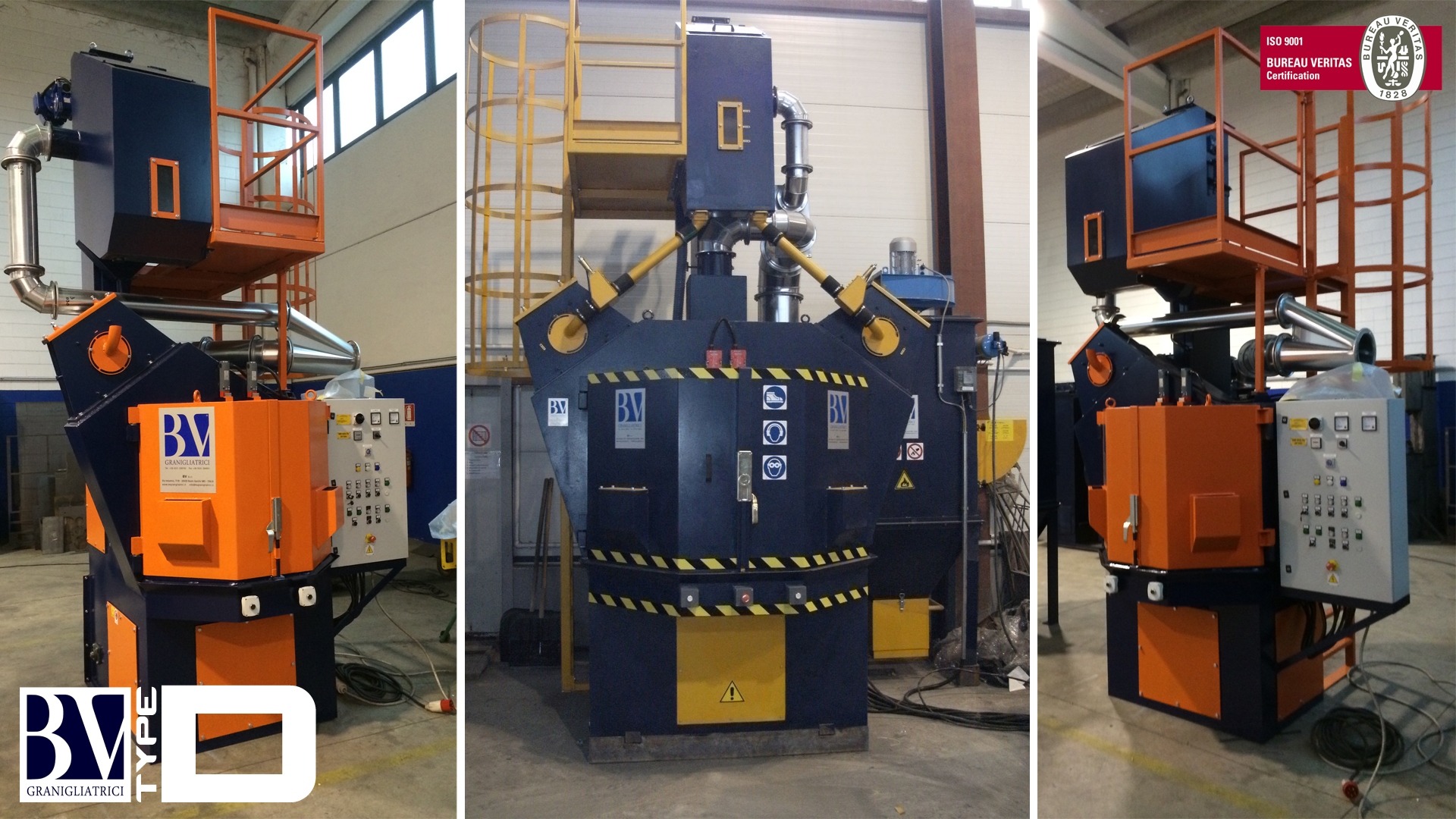

Série D jsou vyráběna v různých velikostech a patří k nejjednodušším universálním strojům vůbec. Kusy k otryskání jsou umístěny na otočný stůl a tím jsou přímo vystaveny metacímu kolu turbín, uložených v horní části stroje.
Jsou vhodná pro tryskání jednoduchých dílců, jako disky kol, kované dílce, dílce s ohybem.
Model |
Rozměr (mm) |
Nosnost |
Počet TR |
Filtr |
D 500 |
Ø 500 x 350(v) |
100 kg |
1TR á 5,5 kW |
SF 01 |
D 1000 |
Ø1000 x 500(v) |
600 kg |
1TR á 7,5 kW |
SF 02 |
D 1400 |
Ø1400 x 700(v) |
1200 kg |
2TR á 7,5 kW |
SF 04 |
D 1800 |
Ø1800 x 800(v) |
1500 kg |
2TR á 7,5 kW |
SF 04 |
D 2000 |
Ø2000 x 1000(v) |
2000 kg |
2TR á 11 kW |
SF 04 |
D 2200 |
Ø2200 x 1000(v) |
2000 kg |
2TR á 11 kW |
SF 04 |
D 2500 |
Ø2500 x 1200(v) |
2000 kg |
3TR á 11 kW |
SF 06 |
