Průběžné otryskávací zařízení s metacími koly

Průběžné otryskávací zařízení s metacími koly

S válečkovým dopravníkem            Série DR

S ocelovým drátěným pásem          Série BB

S podvěsným dopravníkem             Série TR

Průběžná tryskací zařízení jsou vhodná pro velkokapacitní výrobu a dlouhé díly například plechy nebo profily. Díly k otryskávání jsou položeny na válečkovou dráhu nebo manganový drátěný pás, nebo zavěšeny na podvěsný dopravník. Dílce kontinuálně prochází tryskací kabinou, která je na vstupu a na výstupu vybavena předkomorami, ve kterých je zabudováno několik otěruodolných pryžových závěsů v řadě za sebou. Tyto pryžové závěsy zabraňují úniku tryskacího materiálu z tryskací kabiny a zároveň umožňují průjezd tryskaných dílů.

Tryskací komora je vyložena antiabrazivními manganovými plechy, které prodlouží životnost samotné kabiny. Metací kola mohou být umístěna buď na horní straně tryskací kabiny pro jednostranné tryskání nebo shora i ze spodu pro otryskání dílů ze všech stran. V případě podvěsného dopravníku jsou turbíny umístěny protilehle po stranách centrální komory. Počet turbín a úhel naklonění se určuje podle velikosti a tvaru tryskaných dílů. Zařízení jsou vybavena systémem rekuperace abraziva, které je připojeno k automatické odprašňovací filtrační jednotce.

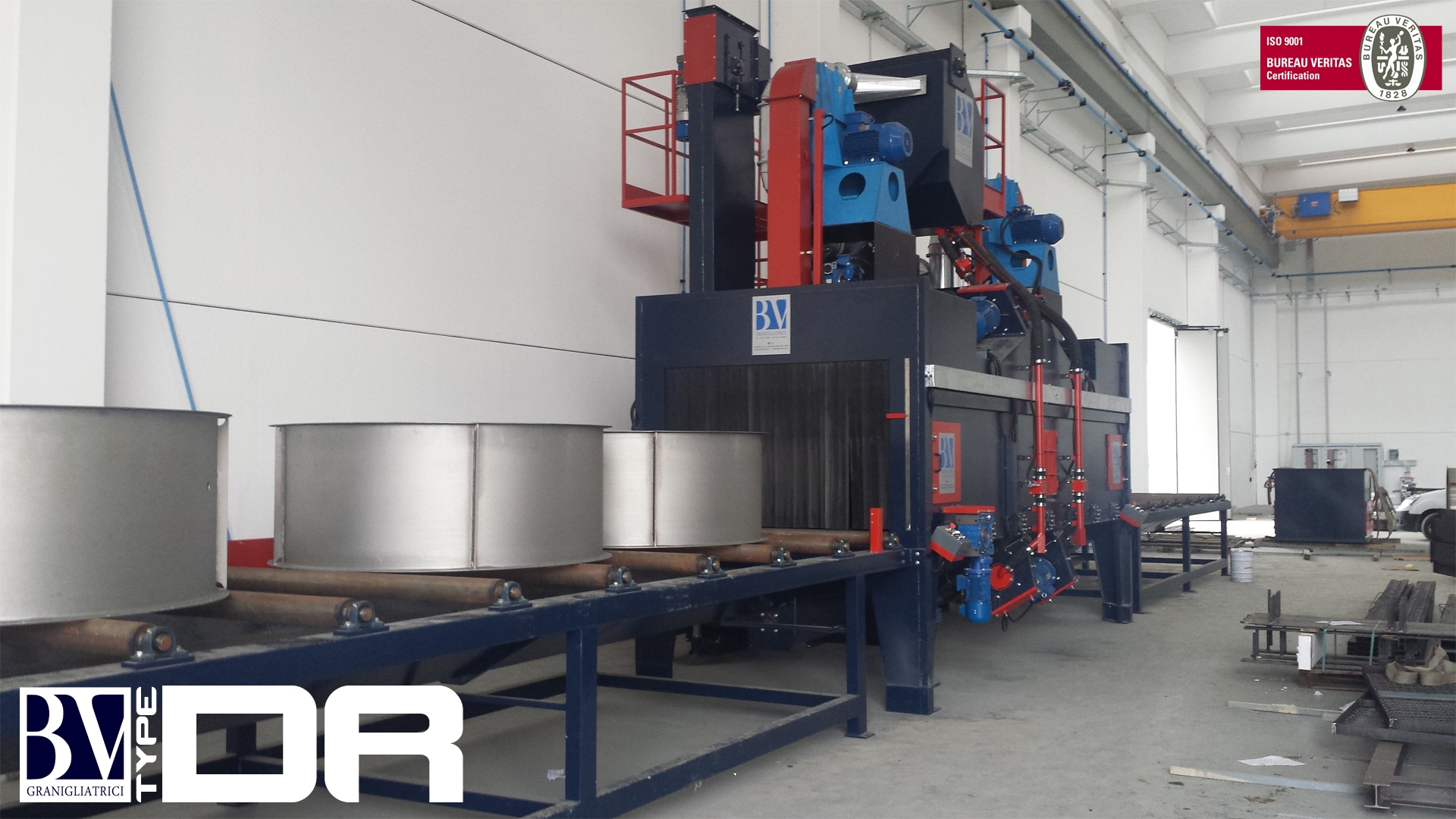

Série DR - průběžná otryskávací zařízení s metacími koly a válečkovou dráhou

Model
Průchod
Rozměr (mm)
Nosnost
na m
Počet TR
Filtr
DR 8x5
800 x 500(v)
100 kg
4TR á 7,5kW
SF 06
DR 12x6
1200 x 600(v)
100 kg
4/8TR á 7,5kW
SF 08
DR 15x6
1500 x 600(v)
150 kg
4/8TR á 7,5kW
SF 10
DR 20x6
2000 x 600(v)
200 kg
6/8TR á 7,5kW
SF 16
DR 25x6
2500 x 600(v)
250 kg
6/12TR á 7,5kW
SF 20



Série BB - průběžná otryskávací zařízení s metacími koly a ocelovým drátěným pásem

Model
Průchod
Rozměr (mm)
Nosnost
na m
Počet TR
Filtr
BB 600
600 x 500(v)
100 kg
2/4TR á 7,5kW
SF 04
BB 850
850 x 600(v)
100 kg
4/8TR á 7,5kW
SF 06
BB 1200
1200 x 600(v)
100 kg
4/8TR á 7,5kW
SF 08
BB 1500
1500 x 600(v)
120 kg
8TR á 7,5kW
SF 08
BB 2000
2000 x 600(v)
120 kg
8TR á 7,5kW
SF 10
BB 2200
2200 x 600(v)
120 kg
8TR á 7,5kW
SF 10

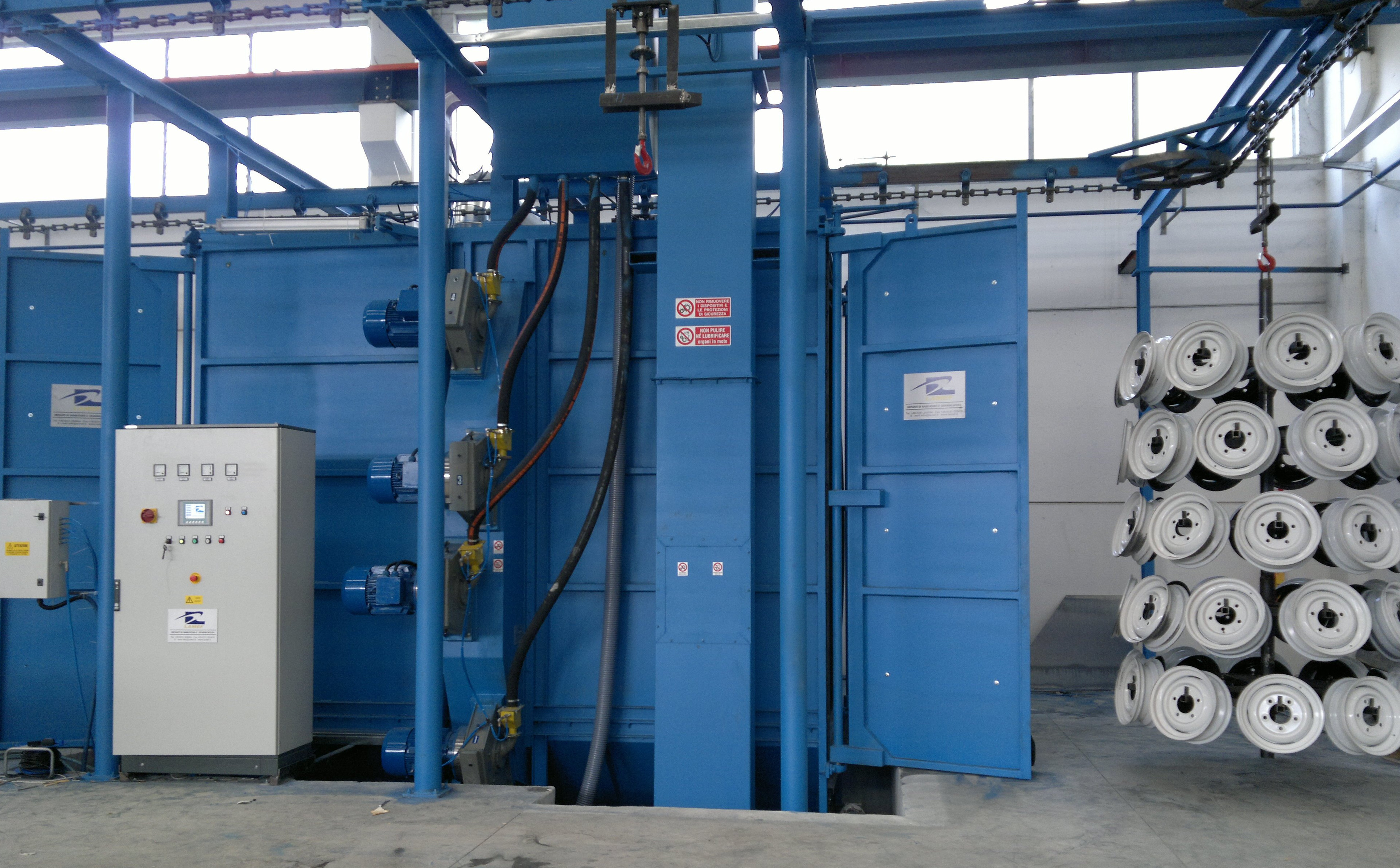

Série TR - průběžná otryskávací zařízení s metacími koly a podvěsným dopravníkem
